您的位置： 產品中心 > 射頻電源
  • 自動匹配器 Lighting 1513

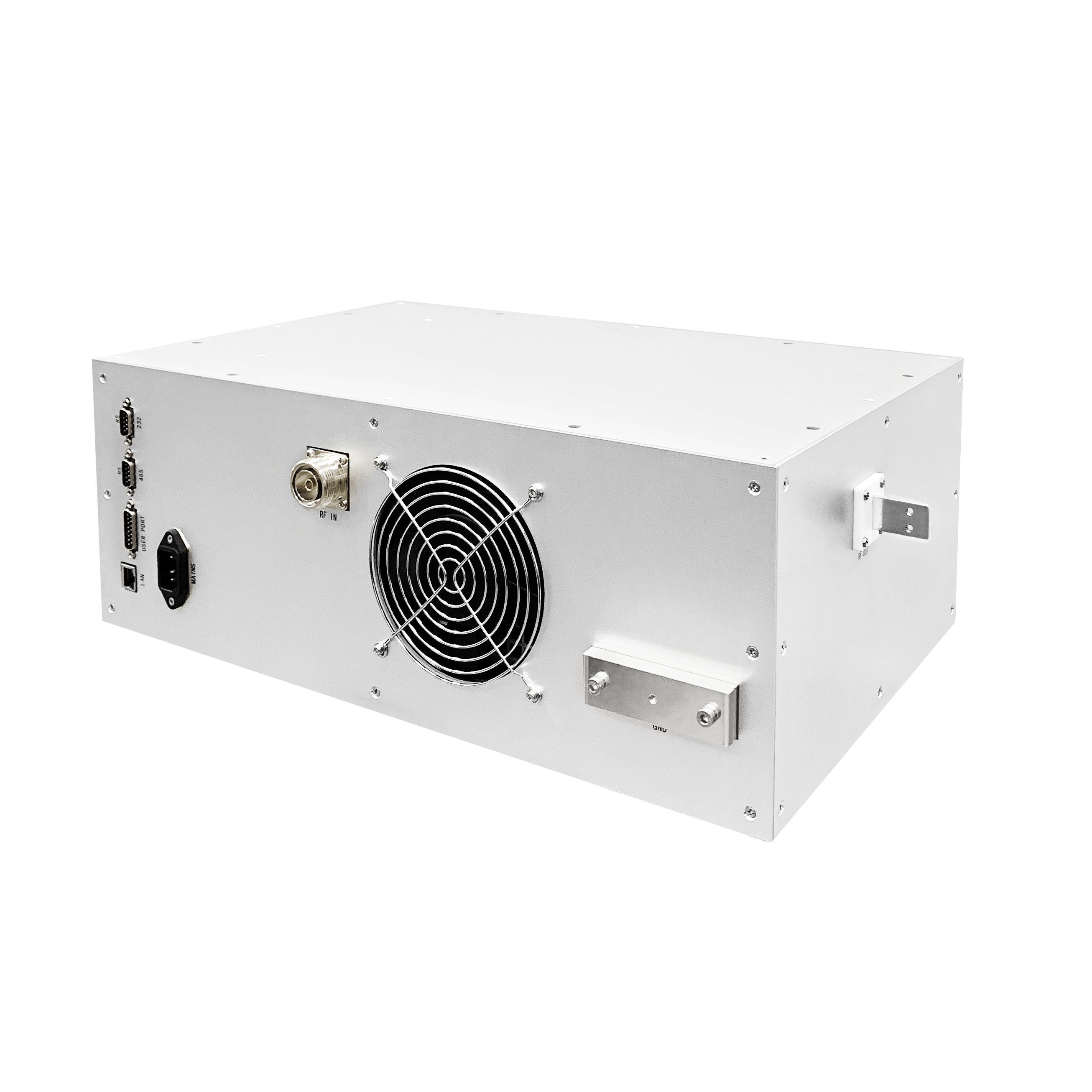

自動匹配器 Lighting 1513

自動匹配器 Lighting 1513

Lighting系列自動匹配器具有以下特點：1、快速、智能的匹配算法 2、 自動匹配、高可靠性 3、先進的射頻功率測量系統 4、更寬的功率范圍 5、全數字化控制技術 6、支持脈沖工作模式

立即咨詢
概述
Lighting系列自動匹配器具有以下特點：1、快速、智能的匹配算法 2、 自動匹配、高可靠性 3、先進的射頻功率測量系統 4、更寬的功率范圍 5、全數字化控制技術 6、支持脈沖工作模式
詳細信息

產品簡介

Lighting自動匹配器是設計用來將等離子體腔體工作時的阻抗（容性或感性）自動轉換成為能使射頻功率源輸出最大功率的狀態。Lighting自動匹配器是設計為頻率范圍為1MHz至81MHz，功率范圍為100W至30kW的射頻功率源提供能使其輸出最大功率的阻抗。

Lighting自動匹配器采用全數字控制模式，極大的提高了匹配速度和匹配精度，同時也大大的增加了應用的靈活性。

Lighting自動匹配器采用了優化算法能在根據負載的阻抗調節電容轉速的同時避免目前PECVD設備中普遍存在的多匹配器之間的干擾問題，達到更快更精確的匹配效果而且提高了Lighting自動匹配器的穩定性及使用壽命。

Lighting自動匹配器主要采用L型拓?fù)浣Y(jié)構，具有較寬的匹配范圍，甚至是很小的阻抗；能廣泛地使用與各種容性或感性的阻抗；典型應用于等離子體刻蝕，PECVD，射頻濺射、平行板、射頻激光、ICP、RIE、CVD和PVD等半導體及太陽能薄膜的典型工藝。

Lighting自動匹配器使用能耐大電流，高電壓的真空功率器件，使其能工作在大電流和高電壓的情況下，同時這些真空功率器件能為Lighting自動匹配器提供比空氣電容更加精準的匹配，從而大幅度地減少了反射功率。

Lighting自動匹配器能實時監控等離子腔體的自偏壓和射頻峰值電壓，為射頻功率源提供實時的自偏壓和峰值信號。

Lighting自動匹配器采用了延時和定點采樣技術，即使射頻電源工作在脈沖模式也不影響匹配速度和效果。




尺寸

描述

產品規格

匹配器安裝

直接安裝到等離子體腔體上；或者安裝到預留的安裝板上

尺寸

485（長）×300（寬）×175（高）mm

連接接頭規格

前面板上User Port接頭

DB15母頭

RS232通信接頭

DB9 母頭

前面板上RF IN輸入接頭

7/16 同軸連接器 母頭

后面板上RF OUT輸出接頭

根據客戶要求定制

前面板上AC MAINS輸入

IEC 320連接器

內部電感規格及拓?fù)浣Y(jié)構

拓?fù)浣Y(jié)構

L型

抽頭電感

3 圈，帶有三個抽頭

輸出電感

3至14圈不等，根據客戶需求選擇



電氣規格

描述

產品規格

工作頻率

13.56MHz±5%

AC MAINS 輸入電壓

100Vac 至240Vac 單相

AC MAINS 輸入頻率

50Hz 至60Hz

AC MAINS 輸入電流

0.7A 至1.0A

最高傳輸功率

1500W

最大RF 負載電壓

5000Vpk

最大RF負載電流

40A RMS

射頻功率源的輸入阻抗

50Ω

匹配時間

<1s,處在預設位置

匹配范圍

實部：+1Ω至+45Ω

虛部：-220jΩ至+100jΩ

(需根據客戶的負載情況由技術人員確定具體所需的阻抗范圍)

自動匹配完成后反射功率

小于設定功率值的1%

不同功率下匹配器的安全范圍

技術人員將根據客戶具體使用的阻抗范圍確定匹配器在不同功率工作下的安全范圍



散熱及環境規格

描述

規格

冷卻方式

風冷

最小空氣流量

150立方米每小時

運行環境溫度

+5℃至+40℃

運行環境濕度

5%至70%

運行環境氣壓

78kPa至106kPa
