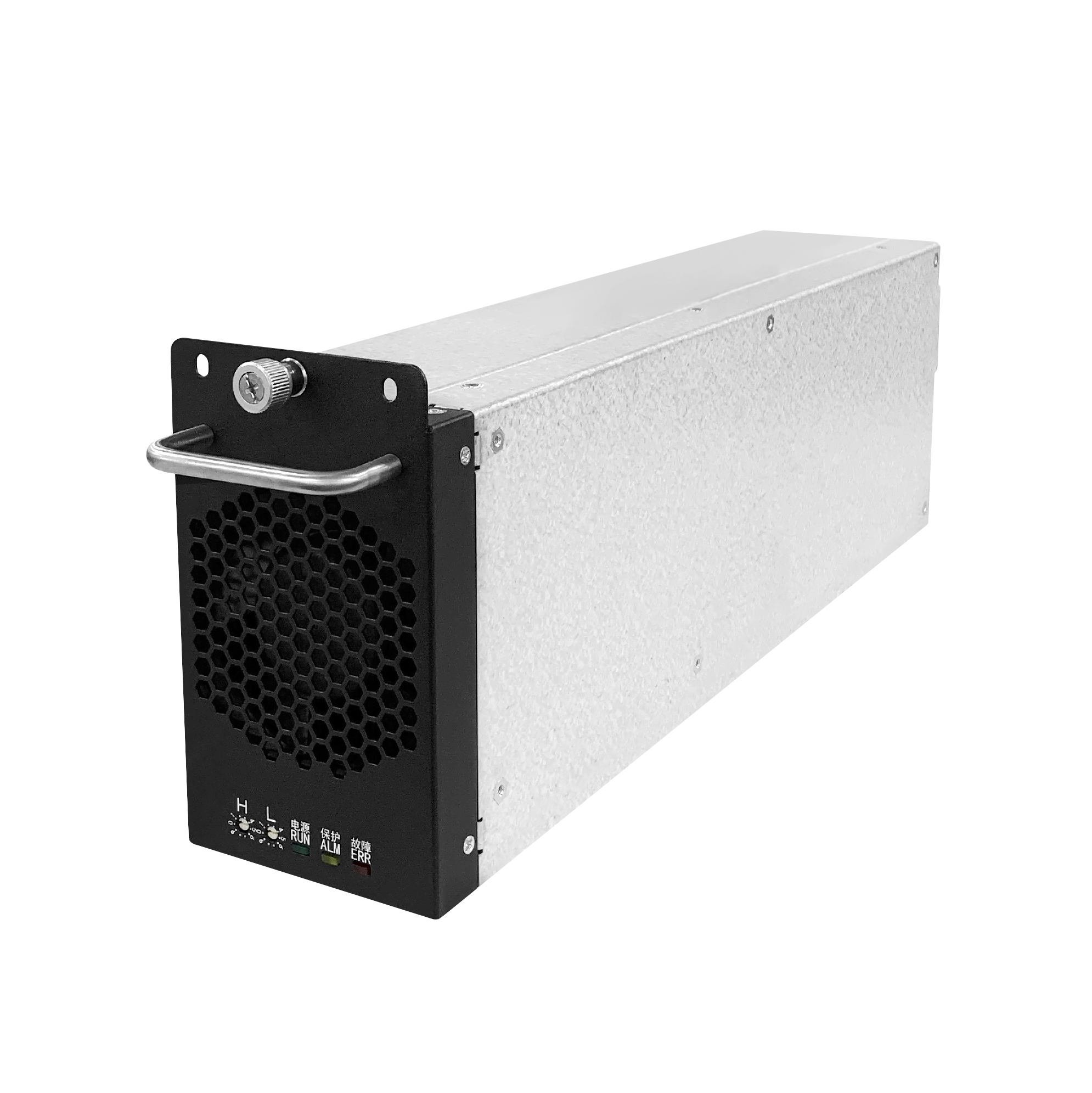

三相20000W水冷電源
l 高效率
減少能耗損耗，符合節能減排要求，為客戶節省電費。
l 高功率密度
可節省客戶空間，降低系統成本。
l DSP數字控制
更少的器件，更高的環境穩定性，更高的可靠性，更便捷的擴容。
l 低輸入諧波
減少對電網的污染，更高的電網適應能力。
l 寬輸入電壓范圍，寬輸出電壓范圍
適合絕大多數不同輸入、輸出電壓場合。
l 寬工作溫度范圍
寬工作溫度范圍滿足大多數嚴酷的工作環境
l 熱插拔
適合方便使用，減少維護費用。
l 完善的故障自檢測提示
豐富的故障檢測，方便客戶維護。
項 目 | 參數指標 | |||
模塊類型 | LM240-10000 | LM336-10000 | LM500-10000 | LM750-10000 |
? 直流輸出 | ||||
額定輸出功率 | 10kW | |||
額定輸出電流 | 33A | 25A | 30A | 20A |
輸出電壓范圍 | 200VDC～300VDC | 280VDC～415VDC | 200VDC～500VDC | 200VDC～750VDC |
限流可調范圍 | 10%~110%無級可調 | |||
峰-峰值雜音 | ≤1% | |||
電話衡重雜音 | 無要求 | |||
穩壓精度 | ≤±0.5% | |||
穩流精度 | ≤±1% | |||
均流 | ≤±5% | |||
效率 | ≥95% | |||
? 交流輸入 | ||||
額定輸入電壓 | 三相380Vac/480Vac | |||
輸入電壓范圍 | 323Vac～520Vac（滿載）, 323Vac～260Vac（線性降至半載） | |||
輸入電流 | ＜20A | |||
頻率 | 45Hz～65Hz | |||
功率因素（PF） | ≥0.99 | |||
電流失真度（THD） | ≤5% | |||
輸入保護 | 保險；防雷電路 | |||
? 工作環境條件 | ||||
工作環境溫度 | -40℃～50℃正常工作；50℃~75℃降額輸出； | |||
存儲溫度 | -40℃～75℃ | |||
相對濕度 | 0～95% | |||
海拔 | 2000m滿載輸出 | |||
? 產品安全及可靠性 | ||||
絕緣強度 | 輸入對機殼能承受50Hz 有效值2500VAC或等效3535VDC耐壓1分鐘； | |||
輸入對輸出能承受50Hz 有效值3000VAC或等效4242VDC耐壓1分鐘； | ||||
MTBF | ＞120000小時 | |||
? 外形尺寸及重量 | ||||
外形尺寸 | 130（寬）×84（高）×396（深）mm | |||
模塊凈重 | 7kg | |||
? 通訊和告警 | ||||
通訊接口 | CAN | |||
最大并聯數量 | 60個 | |||
輸出正負保險保護 | ||||
警報和狀態通過CAN通訊口上告監控，以及三個面板LED指示 | ||||
